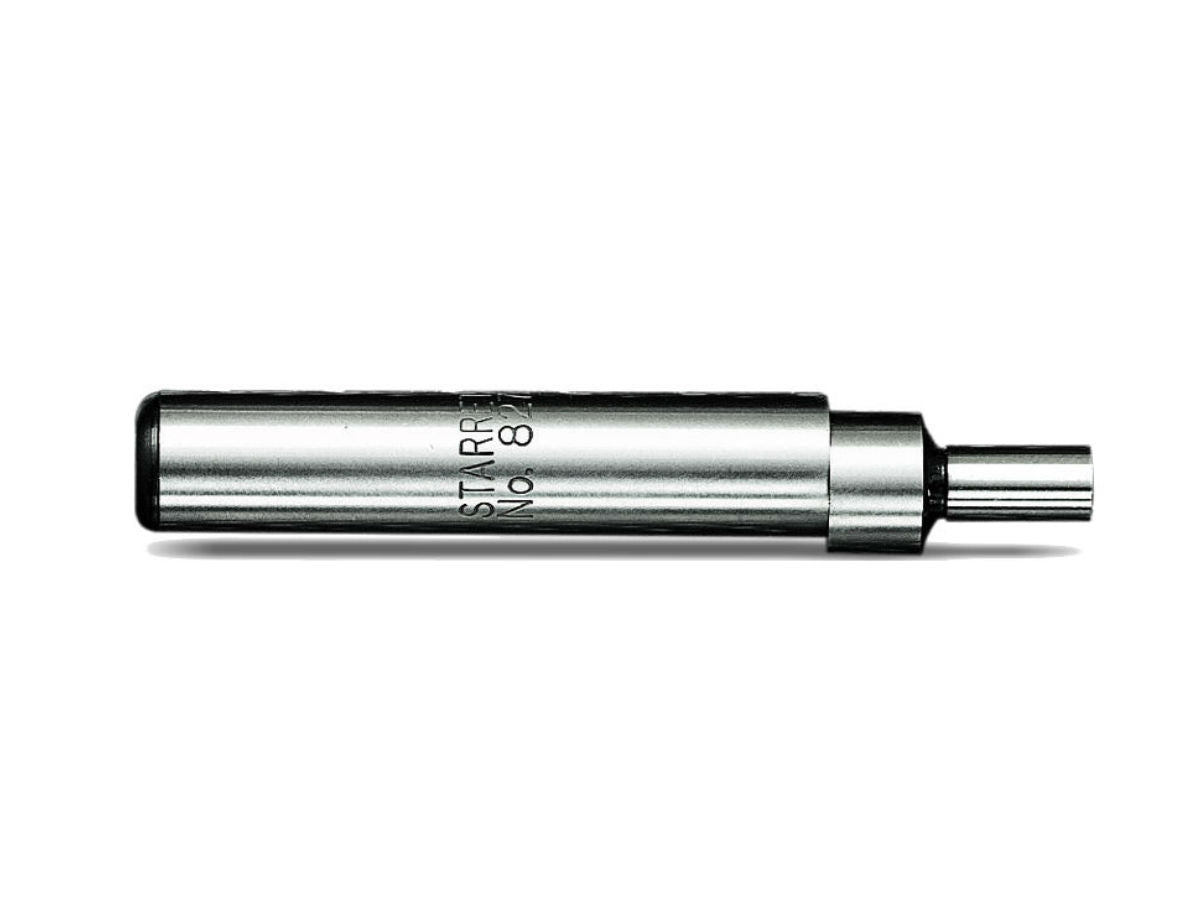

Localizador de Aristas Serie 827MA 10x6mm Punta Simple Starrett

Localizador de Aristas Serie 827 10x6mm Punta Simple Starrett:

Las superficies de piezas pueden ser fácilmente localizadas con rapidez y precisión con este Localizador de Arista. Piezas con aristas planas rectas, rebajos, canales, piezas redondas, prisioneros, pasador cónico o puntos de centro y líneas trazadas - todo puede ser precisamente localizado con esta práctica herramienta. El cuerpo y los contactos están hechos de acero, templados, rectificados y lapidados a tolerancias rígidas en diámetro y ‘concentricidad’.

¿Cómo usar un localizador de aristas?

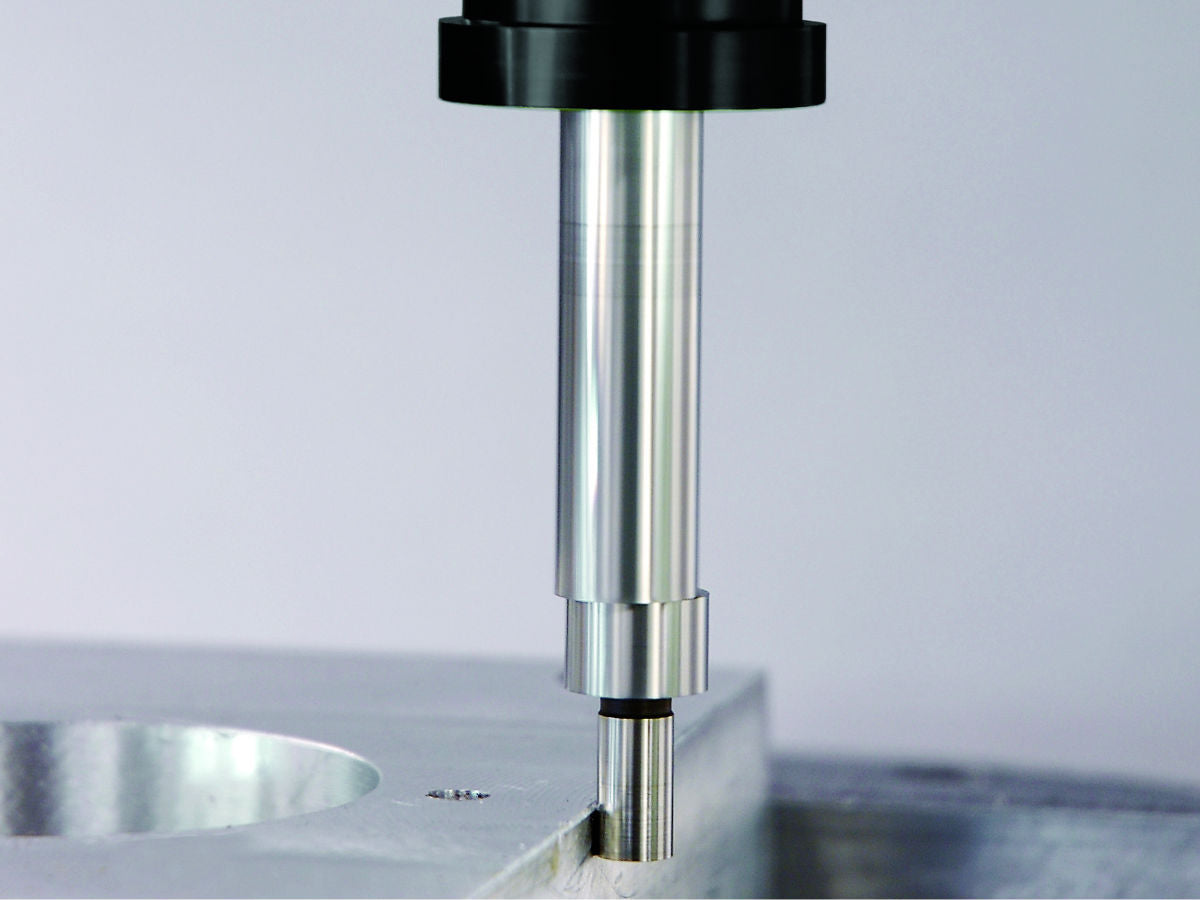

El localizador de Arista es colocado en una pinza o mandril. La mesa de trabajo es entonces movida en sentido giratorio, para que el localizador de arista quede en contacto con la pieza. El contacto cambiará para una posición concéntrica en relación alcuerpo y, con un leve ajuste adicional de la mesa, se moverá hacia fuera del centro con una oscilación decidida. En este punto, el centro del localizador estará distante de la arista da pieza, exactamente en la mitad del diámetro del contacto, que permite la localización precisa para otras operaciones de mecanizado en relación con la arista. Para localizar puntos de centro y líneas trazadas se usa el contacto puntiagudo, usando un lápiz o regla contra el punto de centro y haciéndolo girar concéntricamente. En seguida el punto es traído para el punto de centro o intersección de las líneas trazadas y la mesa es ajustada para que, cuando la herramienta toque suavemente la pieza, la alineación del punto en cuestión pueda ser determinado.
